Cuckoo filter 원리

Intro
#

Cuckoo Filter(CF)는 Bloom Filter처럼 메모리 효율적으로 집합에 원소가 있는지 확률적으로 확인하는 자료구조에요. BF보다 좀 더 많은 메모리를 필요로 하지만, 대신 원소를 삭제할 수 있어요!

이름에 뻐꾸기(cuckoo)가 들어간 데엔 꽤 흥미로운 이유도 있어요. 이제부터 CF의 개념과 동작 원리에 대해 살펴볼게요.

Cuckoo hashing
#

뻐꾸기는 남의 둥지에 몰래 알을 낳고, 부화한 후 관심을 독차지하기 위해 원래 있던 알들을 둥지 밖으로 밀어버리는 습성을 가지고 있어요. ~~쓰레기~~

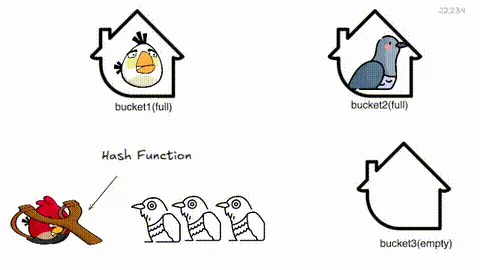

Cuckoo Hashing 은 해시 충돌을 뻐꾸기처럼 해결하는 기법이에요. 원소가 삽입될 때 버킷 후보 위치(해시값) 2개를 구해, 비어 있는 자리에 삽입해요. 만약 두 자리 모두 찼다면, 자기가 들어가고 기존에 있던 항목을 쫓아내죠. 쫓겨난 원소도 또 하나의 다른 후보 위치가 있겠죠? 그 자리가 차있으면 또 쫓아내고… 이 과정을 빈자리가 생길 때까지 반복해요.

놀랍게도 이거만드는데 한시간 넘게 걸렸어요.

Cuckoo Filter
#

CF는 앞서 본 Cuckoo hashing 아이디어를 사용하지만, 원소 전체가 아닌 원소의 지문만 저장해요. 덕분에 메모리를 아끼면서도 삭제가 가능하죠.

대표적인 연산인 insert, find, delete 의 작동 원리를 살펴볼게요.

LookupParams
#

Cuckoo Filter의 대표적인 연산은 모두 두 개의 후보 위치와 지문(fp)을 사용하는데, 이 때 필요한 정보를 LookupParams 구조체가 가지고 있어요. getLookupParams() 함수가 다음과 해시값으로 빈 구조체를 채워주죠:

hash % 255 + 1 로 fp 계산
hash 를 그대로 h1 로 사용
h1 과 fp 를 조합해서 h2 생성

typedef struct {
    CuckooHash h1; //uint64_t 해시값1
    CuckooHash h2; //uint64_t 해시값2
    CuckooFingerprint fp; //uint8_t 지문
} LookupParams;

static CuckooHash getAltHash(CuckooFingerprint fp, CuckooHash index) {
    return ((CuckooHash)(index ^ ((CuckooHash)fp * 0x5bd1e995)));
}

static void getLookupParams(CuckooHash hash, LookupParams *params) {
    params->fp = hash % 255 + 1; //지문

    params->h1 = hash; //후보1
    params->h2 = getAltHash(params->fp, params->h1); //후보2
}

Insert
#

원소를 삽입할 땐 이렇게 동작해요:

LookupParams 로 후보 위치(버킷) 2개와 fp 계산
후보 버킷에 자리가 있다면 거기 삽입하고 끝
없으면 cuckoo hashing으로 밀어내기 시작
아무리 밀어내도 안끝나면 삽입 실패

밀어내는 과정만 살짝 보면, 최대 반복 횟수 안에서 성공할 때까지 쫓아내고 있어요:

...
CuckooFingerprint fp = params->fp; //uint8_t 지문
uint16_t counter = 0;
uint32_t victimIx = 0;
uint32_t ii = params->h1 % numBuckets;

while (counter++ < maxIterations) {
        uint8_t *bucket = &curFilter->data[ii * bucketSize];
        swapFPs(bucket + victimIx, &fp);
        ii = getAltHash(fp, ii) % numBuckets; // 후보 버킷
        // Insert the new item in potentially the same bucket
        uint8_t *empty = Bucket_FindAvailable(&curFilter->data[ii * bucketSize], bucketSize);
        if (empty) {
            *empty = fp;
            return CuckooInsert_Inserted;
        }
        victimIx = (victimIx + 1) % bucketSize;
    }
  ...
 //실제로 subfilter 추가해서 다시 시도하고
 //필터추가 실패하면 삽입 실패

Find
#

원소를 찾을 땐 이렇게 동작해요:

LookupParams 로 후보 위치(버킷) 2개와 fp 계산
두 후보 버킷 중 어디든 슬롯에 fp가 있으면 true, 없으면 false

static int Filter_Find(const SubCF *filter, const LookupParams *params) {
    uint8_t bucketSize = filter->bucketSize;
    uint64_t loc1 = SubCF_GetIndex(filter, params->h1);
    uint64_t loc2 = SubCF_GetIndex(filter, params->h2);
    return Bucket_Find(&filter->data[loc1], bucketSize, params->fp) != NULL ||
           Bucket_Find(&filter->data[loc2], bucketSize, params->fp) != NULL;
}

static uint8_t *Bucket_Find(CuckooBucket bucket, uint16_t bucketSize, CuckooFingerprint fp) {
    for (uint16_t ii = 0; ii < bucketSize; ++ii) {
        if (bucket[ii] == fp) {
            return bucket + ii;
        }
    }
    return NULL;
}

Delete
#

원소를 삭제하는 건 find와 거의 비슷해요:

LookupParams 로 후보 위치(버킷) 2개와 fp 계산
두 후보 버킷 어디든 슬롯에 fp가 있으면 지우고 true 아니면 false

static int Filter_Delete(const SubCF *filter, const LookupParams *params) {
    uint8_t bucketSize = filter->bucketSize;
    uint64_t loc1 = SubCF_GetIndex(filter, params->h1);
    uint64_t loc2 = SubCF_GetIndex(filter, params->h2);
    return Bucket_Delete(&filter->data[loc1], bucketSize, params->fp) ||
           Bucket_Delete(&filter->data[loc2], bucketSize, params->fp);
}

static int Bucket_Delete(CuckooBucket bucket, uint16_t bucketSize, CuckooFingerprint fp) {
    for (uint16_t ii = 0; ii < bucketSize; ii++) {
        if (bucket[ii] == fp) {
            bucket[ii] = CUCKOO_NULLFP; //0임
            return 1;
        }
    }
    return 0;
}

중복 삽입과 `CF.ADD` vs `CF.ADDNX`
#

기본적으로 cuckoo filter에 원소를 삽입하면 CuckooFilter_Insert() 함수가 실행되는데, 이 함수는 이미 있는 원소도 중복으로 삽입해요. CuckooFilter_InsertUnique() 함수를 써야만 집합의 동작을 보장할 수 있죠.

그래서, Redis에서 CF가 집합처럼 동작하길 기대한다면 CF.ADD 대신 CF.ADDNX 를 사용해야 해요.

127.0.0.1:6379> CF.RESERVE myfilter 1000
OK
127.0.0.1:6379> CF.ADDNX myfilter "1"
(integer) 1
127.0.0.1:6379> CF.ADD myfilter "1"
(integer) 1
127.0.0.1:6379> CF.DEL myfilter "1"
(integer) 1
127.0.0.1:6379> CF.EXISTS myfilter "1"
(integer) 1 //개별 요소로 간주해서 남아있음

DEL myfilter //cleanup
-------------------------------------------------

127.0.0.1:6379> CF.RESERVE myfilter 1000
OK
127.0.0.1:6379> CF.ADDNX myfilter "1"
(integer) 1
127.0.0.1:6379> CF.ADDNX myfilter "1"
(integer) 0
127.0.0.1:6379> CF.DEL myfilter "1"
(integer) 1
127.0.0.1:6379> CF.EXISTS myfilter "1"
(integer) 0 // 제대로 삭제됨

TMI
#

Scalable
#

BF와 마찬가지로 CF 자체는 확장할 수 없지만, Redis에서는 여러 CF를 체인으로 연결하기 때문에 확장이 가능해요.

false positive, false deletion
#

BF에서는 “없는데 있다”는 거짓 긍정(false positive)만 발생하고, “있는데 없다”는 거짓 부정(false negative)는 절대 발생하지 않아요.

CF도 동일하지만, 존재하지 않는 키를 삭제하지 않는 한 이라는 조건이 붙어요. 이건 좀 재미있어보여서 다음 글에서 다뤄볼게요.

Final
#

CF는 BF처럼 집합에 원소가 존재하는지를 효율적으로 판단하면서, 삭제까지 지원해요. 다만 확률적 자료구조여서 false positive 가능성을 생각해야 하죠. BF와 유사한만큼, 존재 여부를 빠르게 확인하는 전처리 필터로 사용할 수 있어요.

많은 블로그 글 등에선 CF는 false negative 가능성이 없다고 하지만, 원소를 잘못 삭제할 경우엔 문제가 될 수 있는데요, 다음 글에서는 이 현상을 간단히 확인해볼게요.

3-point
#

CF는 메모리 효율적으로 집합에 원소가 있는지 확인하는 확률적 자료구조이고, 삭제도 가능하다.
마치 뻐꾸기처럼 자리가 없으면 쫓아내면서 동작한다.
거짓 긍정은 발생할 수 있고, 거짓 부정은 발생하지 않지만, 잘못 삭제하면….
